1 Виды сигналов

Стоп-сигнал при нажатии педали тормоза загорается красным - признанным останавливающим светом.

На многих автомобилях уже есть заводской сигнал, но некоторым он может не нравиться, и его демонтируют. Автомобилист избавляется от третьего стоп-сигнала. При прохождении ТО надо будет устанавливать новый сигнал, место которого надо выбрать заранее.

Самым простым вариантом может быть установка сигнала на задней полке авто. В комплекте с подобным устройством может идти аудиосигнал. В этом случае тонировка и шторка на заднем стекле не должны мешать устройству.

Следующим вариантом может быть установка светодиодов в большой задний катафот. Катафот - устройство, которое отражает лучи света с минимальным рассеиванием в сторону источника. Будет ли конструкция состоять из отдельных диодов или диодных лент, зависит от владельца. В любом случае на дороге машина начнет выделяться своей нестандартностью.

Способ узнать почему горит CHECK!

С помощью универсального автосканера можно самому сделать диагностику  за 2 минуты и узнать почему горит CHECK. Подходит для всех машин..." Читать далее >>

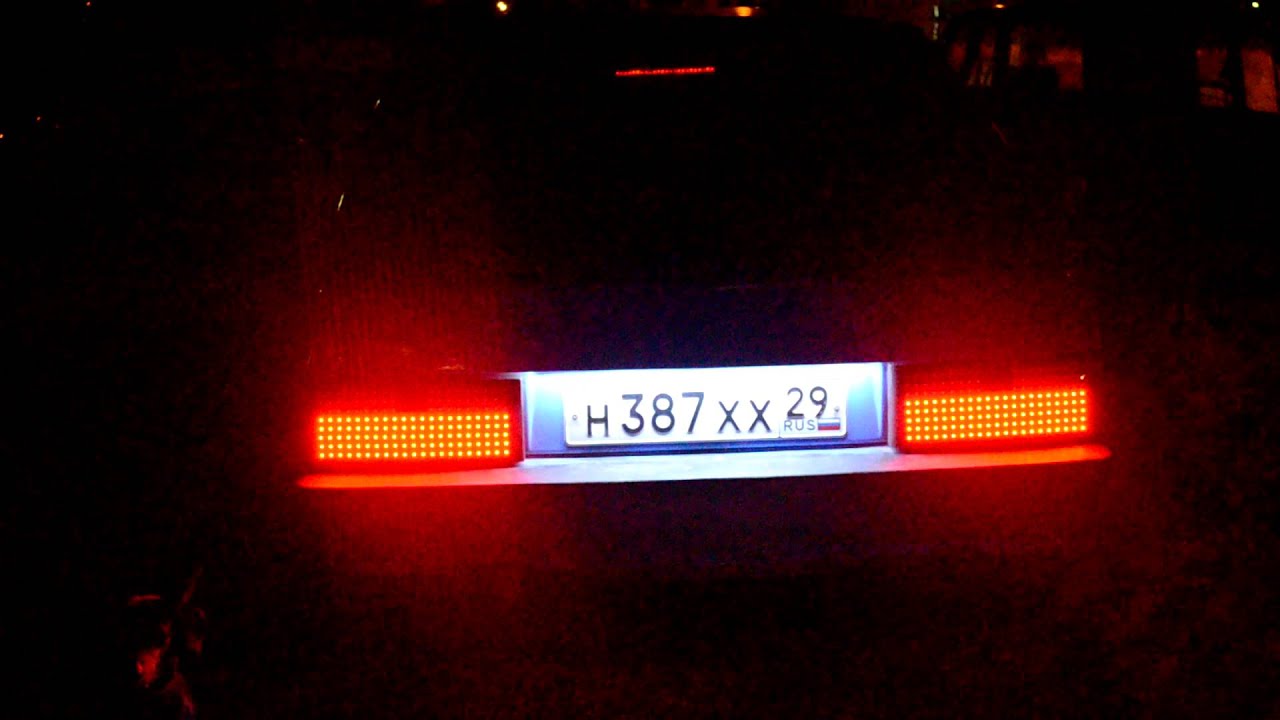

Установка светодиодов в большой задний катафот

Установка светодиодов в большой задний катафот

Защитят ходовую и сэкономят вам деньги, увеличат дорожный просвет на 3 см.

Читать далее >>

Задний сигнал можно вмонтировать в бампер автомобиля, где лентами выкладывается светодиодный стоп-сигнал. Все зависит от бампера авто и умений монтажника.

Одним из вариантов также можно считать сигнал на заднем стекле. Устанавливают его как внизу, так и вверху (лучше это делать сверху). Закрепить ленту не является особой проблемой - это можно сделать скотчем или изолентой. Провода можно спрятать за уплотнителем стекла.

Лазерный стоп-сигнал - вещь очень полезная. Он пригодится в трудных условиях езды: в густом тумане, при сильном дожде, на ночной неосвещенной трассе и т. п. Задний сигнал позволит предупредить столкновение в непогоду. Принцип данного сигнала таков: чем хуже условия на дороге, тем лучше его видно.

2 Сигнал как в F1

Можно сделать программируемый светодиодный стоп-сигнал. Подключить его можно как в спойлер автомобиля, так и установить на заднем стекле: мигающий стоп-сигнал, как в F1. При монтаже будет использоваться Arduino, однако можно сделать на одном микроконтроллере или даже без микроконтроллеров на основе бегущих огней.

Лучше использовать Arduino Pro Mini - он меньше по габаритам и стоит гораздо дешевле.

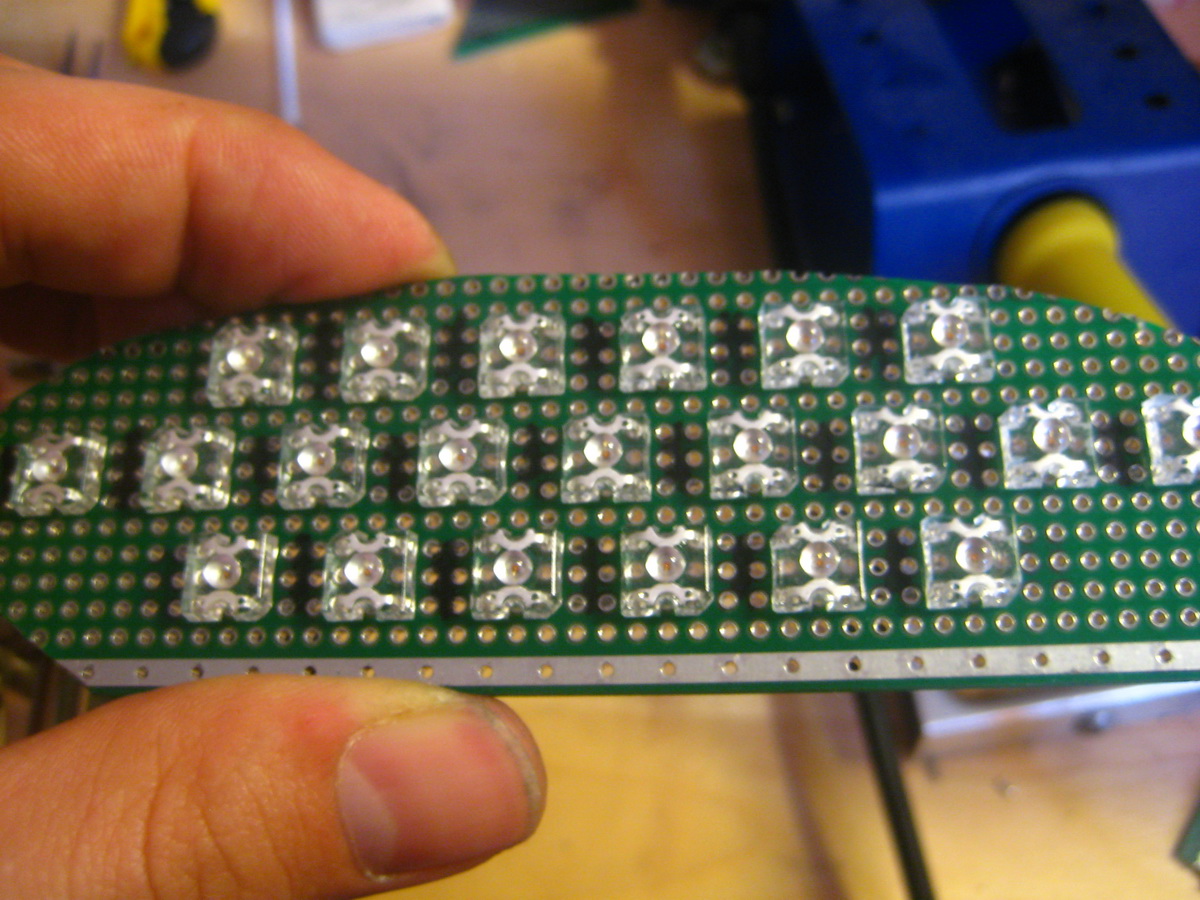

Программируемый светодиодный стоп-сигнал «Arduino Pro Mini»

Программируемый светодиодный стоп-сигнал «Arduino Pro Mini»

Следует взять следующие инструменты и материалы:

Транзисторные ключи с наброской 100 мА на канал. Обойтись можно и без них, однако есть необходимость в зажигании светодиодов одновременно, например при нажатии тормоза. Можно использовать штатные светодиоды без ущерба для микроконтроллера. Потреблять ток он будет в разы больше, чем может позволить сам микроконтроллер. Транзисторы структуры 9013 мА, чтобы ключи работали воедино. С нижней стороны платы припаяны базовые резисторы. На блэкборде всего четыре кнопки, которые имитируют педаль тормоза и рычаги включения поворотников в контакте с включением лампочек заднего входа. Они и педали являются обыкновенным факторами, и пугаться их не стоит. Плата - четырехканальный делитель напряжения: с одной стороны подается напряжение с лампочек в заднем фонаре через кнопки и педали тормоза через рычаги поворотов. Эти провода идут от блэкборда к этой же плате. С другой стороны имеются выходы на аналоговый вход безопасного тока для Arduino. Также в наличии провод заземления транзисторных ключей, аккумулятора и непосредственно микроконтроллера. Регулятор напряжения, который понижает напряжение бортовой сети автомобиля до необходимых 5 V, для питания транзисторных ключей. Он состоит из трех деталей обычной классической формы 78 х 05. Питание микроконтроллера подключается к разъему внешнего питания и идет сразу 12 V от аккумулятора, потому что есть встроенный регулятор напряжения, который понижает его до 5 V.

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера...

Читать далее.. »

3 Как это работает?

При нажатии на тормоз, в нашем случае при нажатии на кнопку, на канал Arduino подается сигнал через разделитель напряжения. Для этого соединяем провод от «+» 12 V, который идет на задний блок фары с аналоговым входом контроллера.

Провод «стоп» идет от делителя напряжения по соответствующим каналам на «+» лампочки «стоп» автомобиля. Микроконтроллер распознает получение сигнала разделителя напряжения этого входа и выдает сигнал на различные цветовые входы. Простым языком, поступая через разделитель, сигнал попадает на аналоговые входы и выдает пачку импульсов на различные выходы.

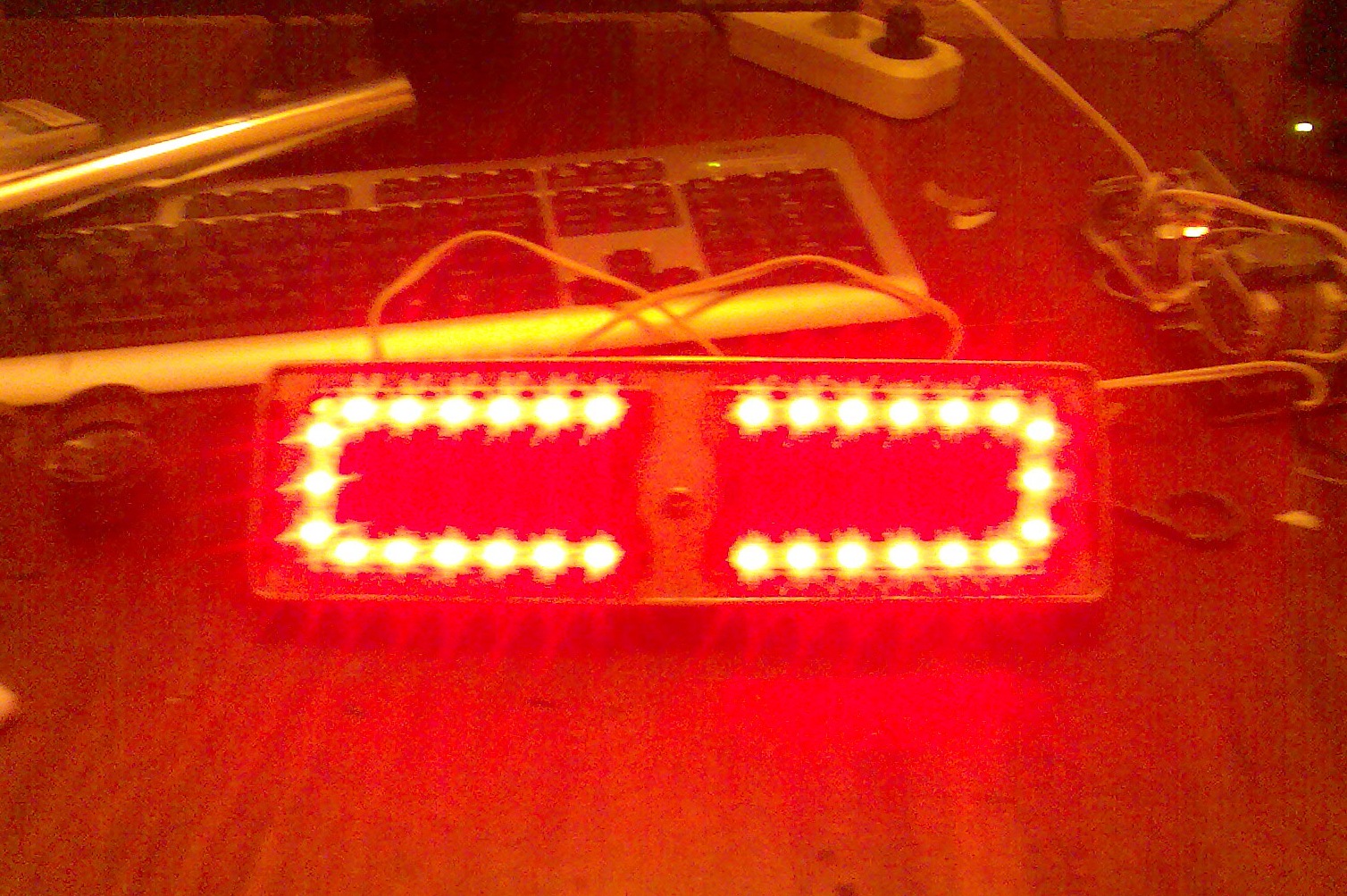

Микроконтроллер дополнительного стоп-сигнала

Микроконтроллер дополнительного стоп-сигнала

Все будет получаться в точности с тем, как было запрограммировано. К примеру, если водитель нажимает рычаг поворота налево, то есть кнопка поворота влево, то сигнал уже идет через провод, соединенный с лампочкой «+», который работает как поворотник налево в блок-фаре автомобиля. Этот провод поступает через другой делитель напряжения и идет на другой аналоговый вход Arduino.

Далее микроконтроллер распознает сигнал, но уже с другого аналогового входа, и подает другую «пачку» импульсов на те же самые цифровые выходы в зависимости от того, какая «пачка» была запрограммирована.

Когда подается одновременный сигнал поворота влево и вправо, то это служит сигналом для появления аварийной анимации стоп-сигнала в самом устройстве. Светодиоды имеют один общий плюс «+», а минус каждого идет в коллекторную цепь транзисторного ключа, которая работает по принципу усилителя. Можно было бы подключить напрямую, но не хватит мощности Arduino для обеспечения питания всех светодиодов. Именно поэтому и используется транзисторный ключ.

Потребление всех зажженных светодиодов составляет 600-700 мА, при этом регулятор напряжения разогревается до ощутимых 80°С. Яркость светодиода без ущерба можно увеличить, подав на транзисторные ключи напряжение больше 5 V.

Подключив все правильно, получите новый мигающий стоп-сигнал. Возможностей подключения стоп-сигнала много, и каждый может выбрать оптимальный вариант.
